画面制御2(表示モード))


あらかじめ用意された物体は プリミティブおよび宝石カットになります。
プリミティブをクリックしてみましょう。

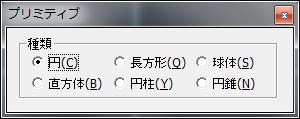

プリミティブの種類が表示されます。円と長方形は2次元の物体、他のものは3次元物体です。
円錐を表示させましょう。円錐の文字の前の丸いところをクリック。

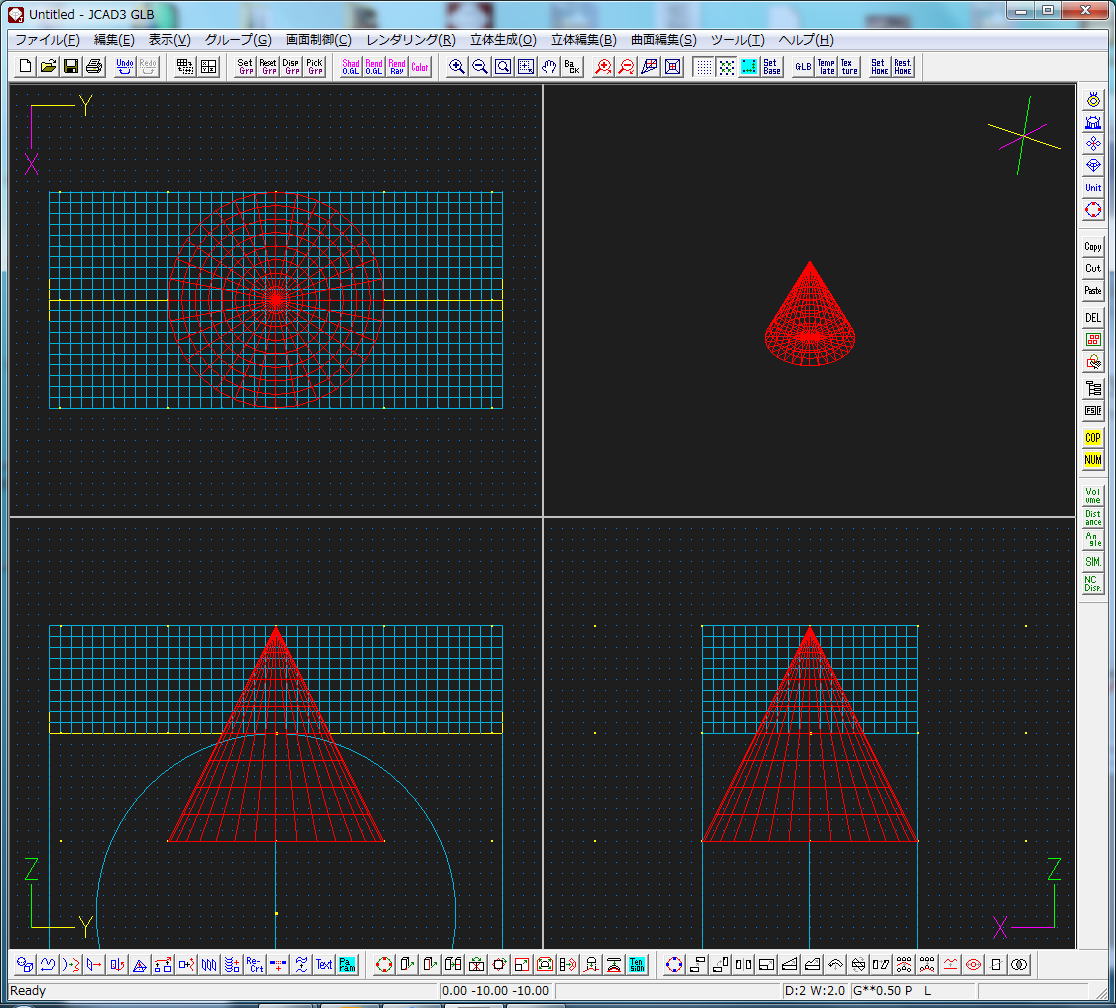

このような画面になったとおもいます。
画面表示を見やすいように変更します。表示モードをクリックし



全面シェーディングを選択(丸いとこをクリック)

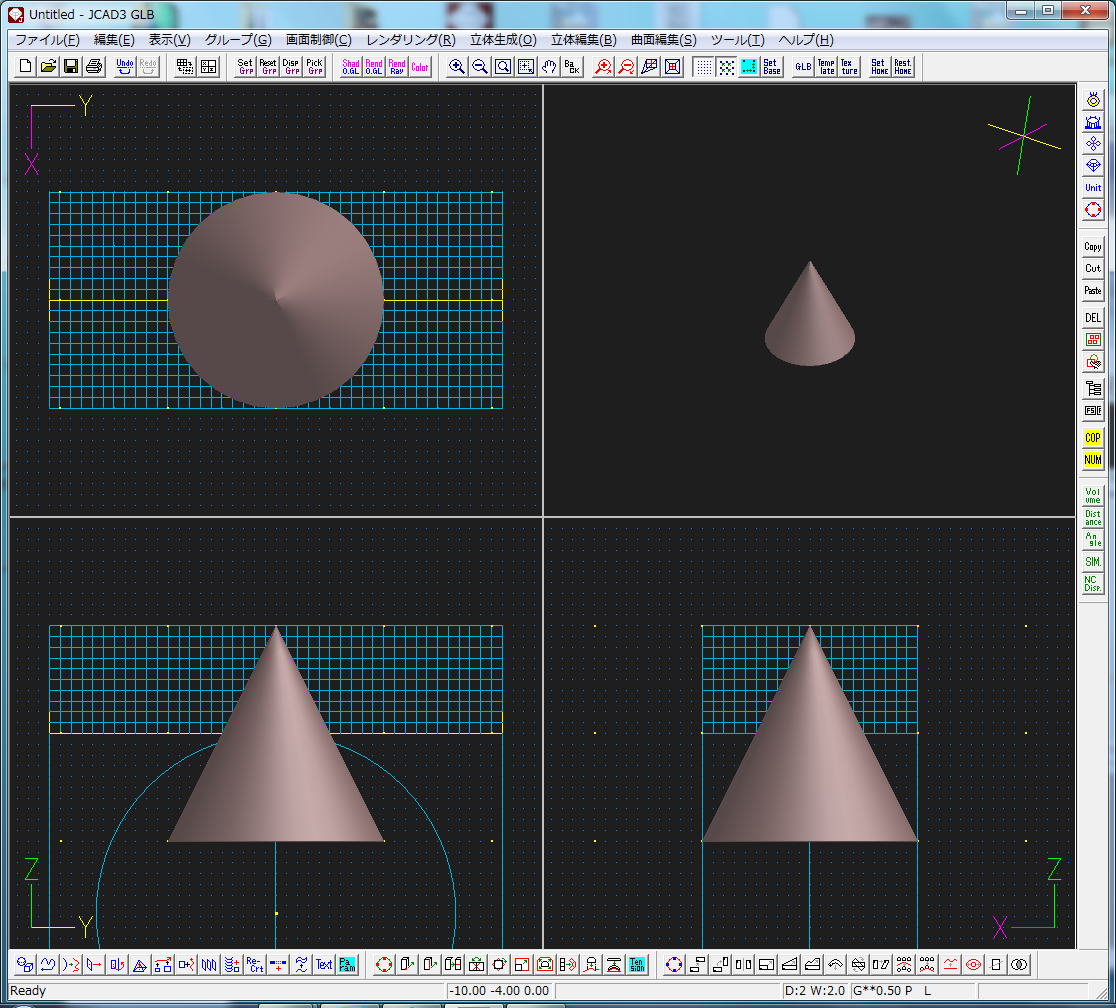

これにより画面表示はシェーディング状態になります。




**表示は慣れてくるとモード1などの簡易表示が多くなります。いろいろ試してみましょう。
