2.7.7 ［曲線断面割付］コマンド

掃引線に断面を割り付けて掃引体を生成します。

ツール

キーボードファンクション
押下無しコマンド起動	通常（制御点）生成
F５押下後コマンド起動	面体（ファセット）生成
F6 押下後コマンド起動	ソリッド（端面1)生成
F8押下後コマンド起動	断面曲線削除なし生成

操作イメージ
*同一数の制御点を持つ断面と同一数の制御点を持つアウトライン2本を組み合わせて物体を生成します。　
同一の制御点を持つアウトラインを選択する→曲線断面割り付けコマンドを起動する→断面を選択→アウトラインの断面を入れたい場所をクリック→断面生成位置ダイヤログを調整、OKを押す→右クリックで終了

このコマンドを起動した場合、それ以前に起動中であったコマンドは自動的に終了され、生成された立体が選択された状態（赤色表示）となります。（本コマンド起動前に断面及び掃引ベース線の曲線生成をする必要があります。）

手順を以下に示します。
　　1.掃引ベース線用の立体（曲線）を選択します。（詳細は、立体選択方法を参照）

掃引ベース線は1、2本が選択可能で、2本の場合、それぞれが制御点数が同じで境界条件（開/閉）も同じでなくてはなりません。

2.面体（ファセット）の掃引体を生成する場合

F5を押して、面体モードにします。

3.ソリッド（端面が1平面で構成）の掃引体を生成する場合

F6 を押して、ソリッド（端面1）モードにします。

※面体モードとソリッド（端面1）を同時に選択することはできません。

4.掃引ベース線用の立体を削除しない場合

F8 を押して、断面曲線削除なしモードにします。

5.［曲線断面割付］コマンドを起動します。選択立体が暗い灰色で表示され、制御点位置にトラッカー

が表示されます。

6.掃引ベース線が1本で境界条件が開の場合

（a）割り付けたい断面を選択します。このとき、選択できるのは1断面のみです。

（b）断面の生成位置を指定するダイアログボックスが表示されます。生成位置を指定します。

（c）掃引ベース線の断面を割り付けたい位置のトラッカーをクリックします。

［断面生成位置］ダイアログボックス

断面の割付がない場合は、円を割り付けます。断面用の曲線はそれぞれが制御点数と境界条件（開/ 閉）が同じでなくてはなりません。

（a）割り付けたい断面を選択します。このとき、選択できるのは1断面のみです。

（b）断面の生成位置を指定するダイアログボックスが表示されます。生成位置を指定し、サイズ調整

が横方向のみか、両方向かを選択します。

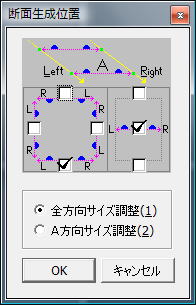

［断面生成位置］ダイアログボックス

（c）掃引ベース線の断面を割り付けたい位置のトラッカーをクリックします。

このとき、掃引ベース線の2本の幅に合せて断面のサイズを変更します。断面の割付がない場合は、円を割り付けます。断面用の曲線はそれぞれが制御点数と境界条件（開/閉）が同じでなくてはなりません。

（a）［回転体種類］ダイアログボックスが表示されます。環体（リング）か回転体を指定します。

［回転体種類］ダイアログボックス

（b）環体（リング）の場合

i.割り付けたい断面を選択します。このとき、選択できるのは1断面のみです。

ii.断面の生成位置を指定するダイアログボックスが表示されます。生成位置を指定します。

iii.掃引ベース線の断面を割り付けたい位置のトラッカーをクリックします。

i.割り付けたい断面を選択します。このとき、選択できるのは1断面のみで境界条件は開です。
　　　　ii.指定した断面が左側断面になります。

断面の割付がない場合は、円を割り付けます。断面用の曲線はそれぞれが制御点数と境界条件（開/閉）が同じでなくてはなりません。

（a）割り付けたい断面を選択します。このとき、選択できるのは1断面のみです。

（b）断面の生成位置を指定するダイアログボックスが表示されます。生成位置を指定し、サイズ調整

（c）掃引ベース線の断面を割り付けたい位置のトラッカーをクリックします。

このとき、掃引ベース線の2本の幅に合せて断面のサイズを変更します。断面の割付がない場合は、円を割り付けます。断面用の曲線はそれぞれが制御点数と境界条件（開/閉）が同じでなくてはなりません。

このコマンドは自動的に終了しません。終了はコマンドの終了方法を参照してください。トラッカーについては、トラッカー操作方法を参照してください。ファンクションキー押下により、ソリッド、ファセット（面体）の設定が行えます。詳しくはソリッドとファセットを参照してください。

http://www.youtube.com/watch?v=2qJcsuZqdPs
