甲丸を描く（描き方は複数個存在します。ここではGLB社講習に沿って書かれています。）

甲丸の書き方の画像を見る。
１．線を描く（断面が書ければ簡単に甲丸リングは作成できます。サイドバー曲線の生成を参照）
　　ＪＣＡＤの線は制御点です。
　　曲線生成のボタンをクリック

　　
　断面を描くので曲線[閉]をクリック

ＺＹ画面で描いていきます。


左隅から描きました。　
Ｓｈｉｆｔを押しながらクリック（折線点　緑色）
上に4コママウスを動かす　クリックのみ（曲線点　青色）
＊上に4コマとは、間隔が0.5ｍｍで設定されているので２ｍｍとなります。）
横に移動させ　クリック　
下に移動させ　Ｓｈｉftを押しながらクリック
始点と終点は最初に閉じる曲線と指定しているので右クリックで自動で結ばせます。

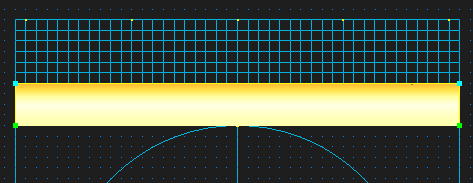

掃引体　を押し　棒を作成する。　（掃引体）


断面の生成位置は中央下をチェック　で　ＯＫ



ＧＬＢの左をクリック　マウスを動かすと棒が表示されるので　右側までもっていき
クリックをする。　2回クリックでその後右クリック

分割数は通常６でＯＫ　

＊＊分割数は、棒状態を描いた時、断面（クリック）2枚で終了した場合に設定可能です。


リングサイズ合わせをクリック（リングサイズ合わせ）

自分がほしいサイズを入力



甲丸が完成
