画面

インストール後起動するとこの画面が表示されます。 何もない4面図の画面

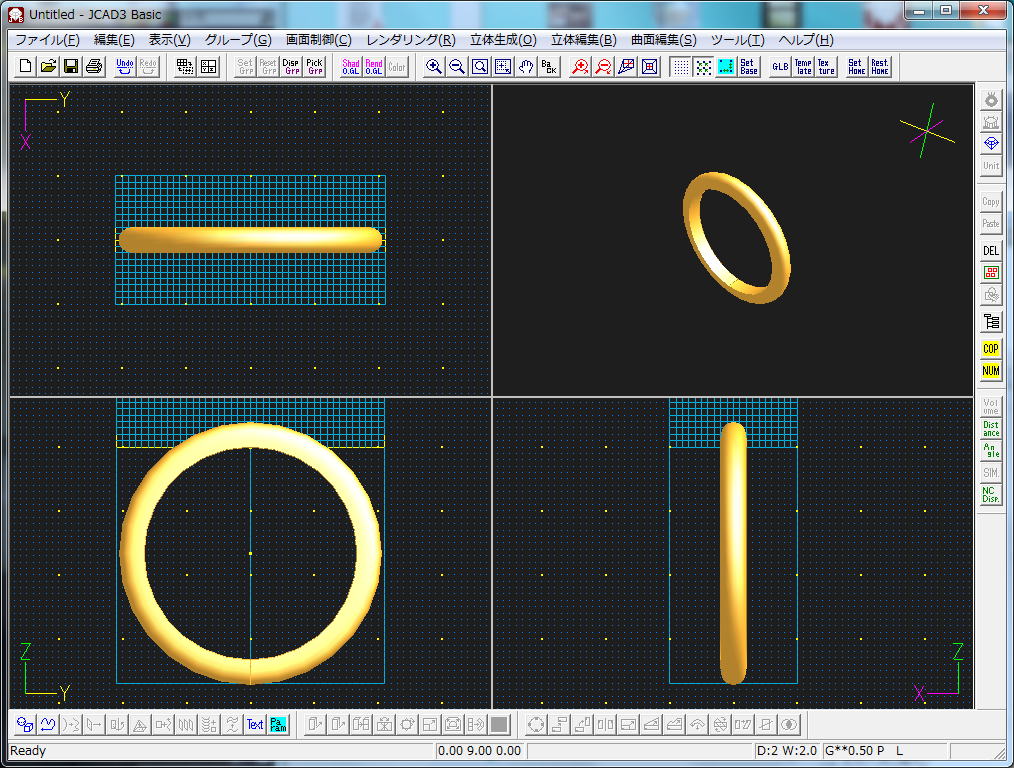

描くためには画面の設定をする必要があります。 まず、画面の方向を理解するためにリングを表示します。


リングのデータは、ここをクリックDATA
4面図がシェーディング(色つけ)させレていない場合は
表示モードで全面シェーディングを選択

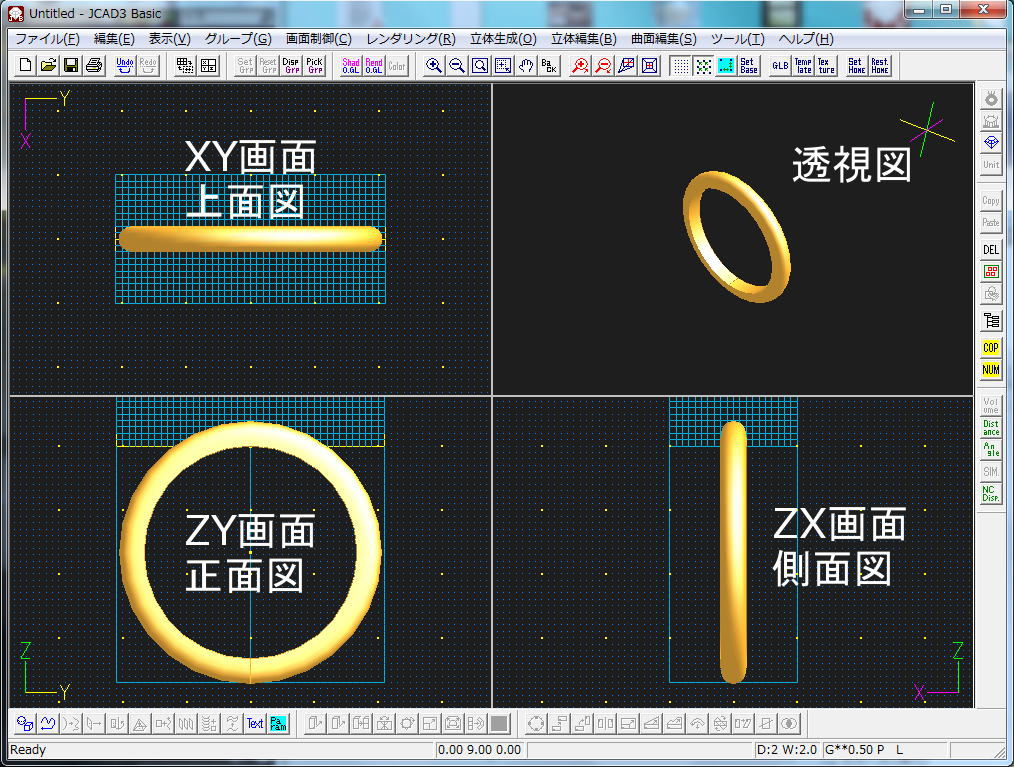

4面図のまわりには、各動作をおこなうときに使うコマンドがボタンになっています。

最初の画面と比べるとグリッドと呼ばれる点が表示されているのがわかると思います。
次のページでは画面の初期設定について説明します。
